Raspberry Pi Zero WHとAdafruit社製 MAX31865 RTD PT100 増幅器でデジタル温度計を作ってみた。Raspberry PiはスイッチングACアダプタで給電して、増幅器はRaspberry PiのGPIOピンから電源をとった。この温度計で25℃の恒温槽内の温度を、約5秒間隔で3.5時間計測した。

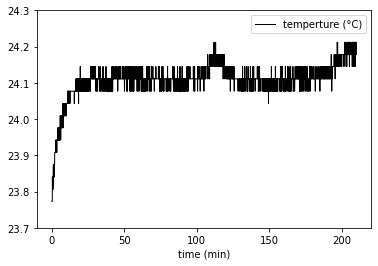

恒温槽の温度は25℃に設定したがデジタル温度計の示度は24℃と低い値を示した。またノイズだけでなく、大きくドリフトしている。0.5～3.5時間の統計量は以下のようになった。

スイッチングACアダプタではノイズが大きく、ドリフトするため、計測制御する場合の電源としては使えないことが分かった。
